镜面辊筒在线修复的工艺流程

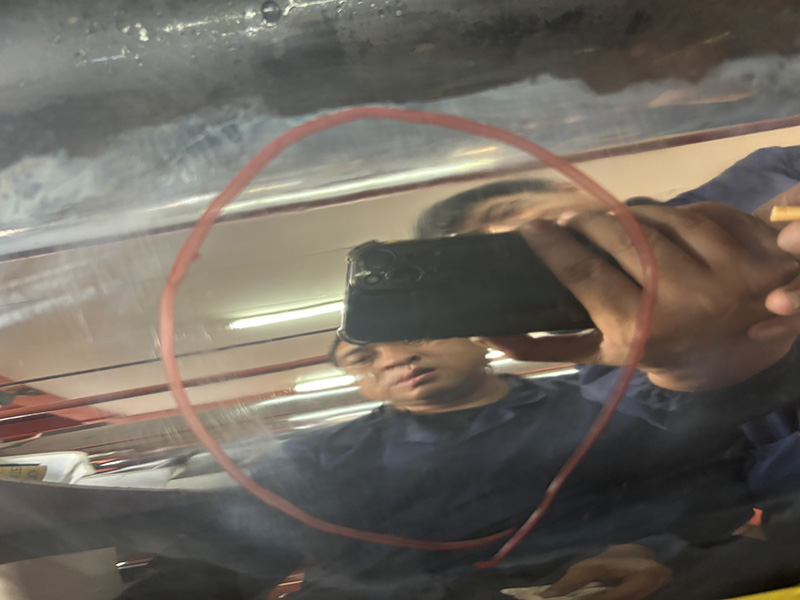

本工艺流程旨在对精密机械部件表面出现的凹坑、划痕等缺陷进行高效、精准的修复，全程采用冷镀技术，最大限度地避免热应力对部件造成的形变影响，确保修复后的部件性能稳定可靠。

1. 缺陷区域预处理及塑形:

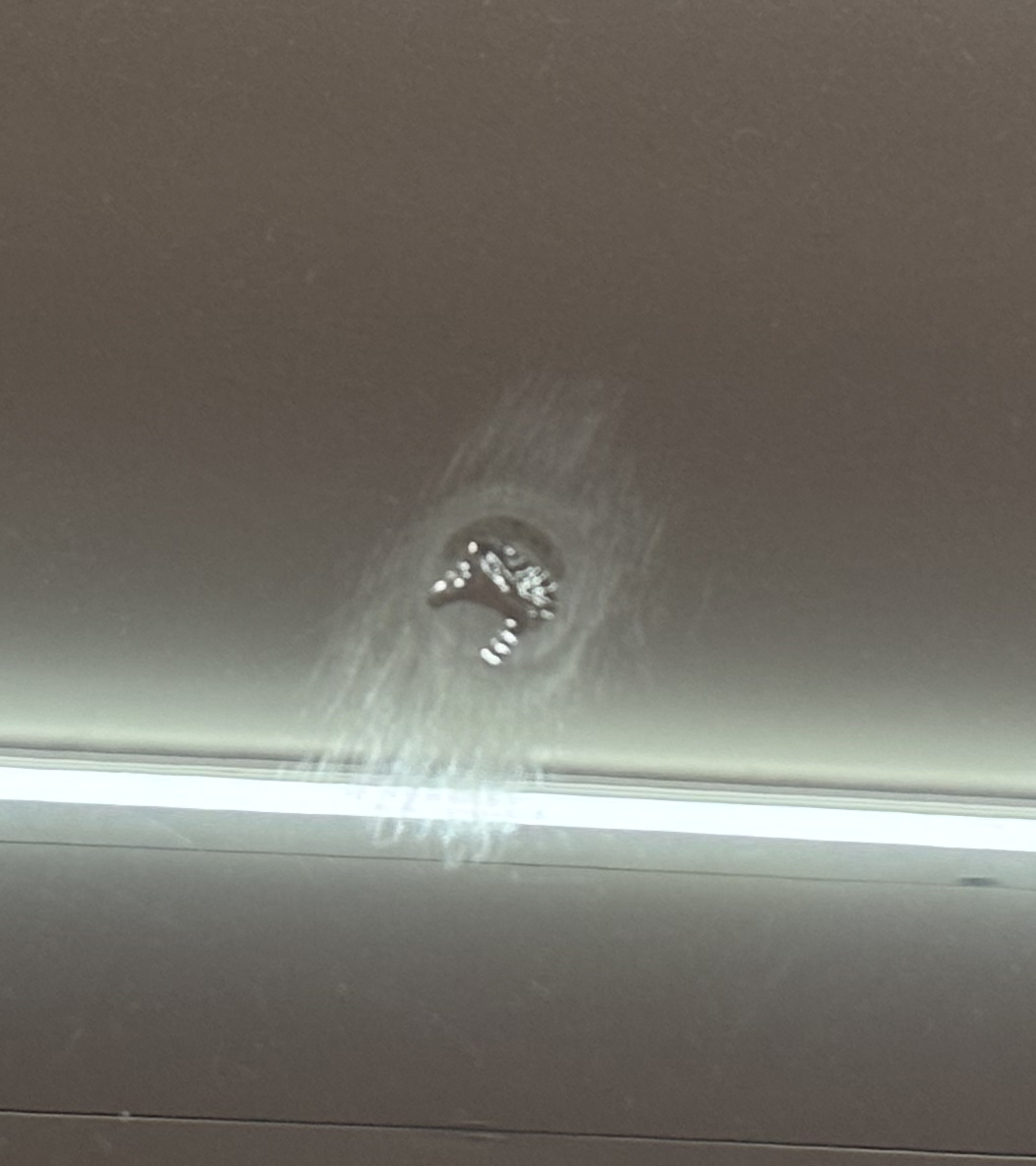

首先，针对部件表面存在的凹坑和划痕区域，操作人员需使用专业的角磨机，小心而均匀地打磨缺陷周围的疲劳金属层。此步骤的关键在于去除受损、松动的金属组织，为后续的镀层提供一个坚实的基础。更为重要的是，打磨时应特别注意将凹坑的底部处理成圆弧状，避免尖锐棱角。这种圆底设计能够显著提升后续刷镀过程中电场分布的均匀性，确保凹坑底部也能获得良好的导电性，并最终实现镀层与基材的牢固结合。对于深度超过2毫米的较深凹坑，为了提高修复效率和结构强度，需先采用精密的氩弧焊机或冷焊机进行 填充，填充量约为凹坑深度的80%。此举能够减小后续刷镀的厚度，缩短修复时间，并增强整体的结构强度。

2. 电化学脱脂净化:

完成机械预处理后，部件表面可能残留有油脂、污垢等污染物，这些杂质会严重影响后续镀层的结合力。因此，需要进行彻底的电化学脱脂处理。通过特定的电解液和电流作用，有效去除部件表面的油污和有机物，确保待修复区域的清洁度，为后续的活化和镀镀层提供一个 纯净 的金属表面。

3. 2#活化除锈蚀:

针对暴露出的碳钢基材，表面可能存在氧化物（锈蚀）。使用 2#活化剂，通过化学反应去除碳钢表面的氧化层。这一步骤至关重要，能够暴露出新鲜的金属基体，为后续镀层的牢固结合创造必要的条件。

4. 3#活化脱碳增纯:

为了进一步提高镀层的结合强度和质量，需要使用 3#活化剂，去除碳钢表层可能存在的碳元素。碳在金属表面会形成不利于镀层结合的隔离层。通过此步骤的活化处理，能够使待镀区域呈现出纯净的金属状态，从根本上保证后续镀层与基材之间的冶金结合力。

5. 铬表面活化与抗氧化:

如果待修复的部件表面包含镀铬层，则需要对其进行特殊的表面活化处理。铬金属表面容易形成钝化层，影响后续镀层的结合。通过活化剂，去除铬表面的氧化层，并形成一层保护膜，有效阻止铬表面在后续操作过程中再次氧化，维持其活性状态。

6. 刷镀铬面结合底镍:

针对镀铬表面，为了进一步增强后续镀层（尤其是填充用的合金铜）的结合力，需要先刷镀一层薄而致密的镍底层。镍层与铬基体具有良好的结合性，同时也能为后续的合金铜镀层提供一个优良的中间过渡层，显著提升整体镀层的结合强度和可靠性。

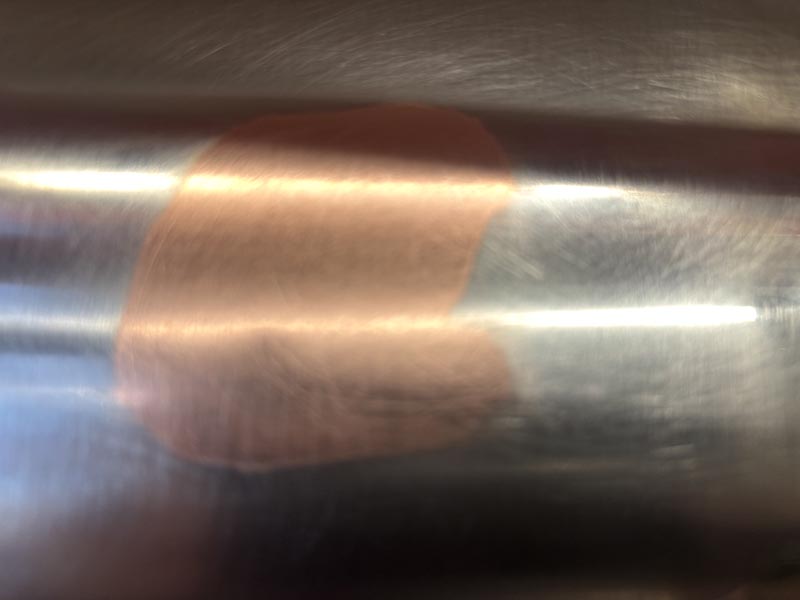

7. 刷镀合金铜填充缺陷:

接下来，采用刷镀技术，将 的合金铜溶液通过电化学作用沉积到预处理过的凹坑和划痕区域。合金铜具有良好的填充性和可塑性，能够有效地填补较深的缺陷。通过精确控制刷镀参数和时间，可以逐步将缺陷区域填平，并使其表面高度略高于周围的基准面，为后续的精细打磨预留余量。

8. 精细手工打磨恢复尺寸:

参照部件未磨损的基准面，借助高精度的刀口尺等测量工具，操作人员需要以纯手工打磨的方式，小心地去除刷镀合金铜层的高点。这是一个精细而关键的步骤，需要操作人员具备丰富的经验和耐心，逐步将修复后的表面恢复至原有的尺寸和几何形状，确保修复区域与周围表面平滑过渡，没有明显的台阶或变形。

9. 二次电化学脱脂:

在机械打磨后，部件表面可能会残留有金属粉末、磨削液等杂质，再次进行电化学脱脂处理，彻底清洁修复区域表面，为后续的镀镍和镀铬做好准备。

10. 二次铬表面活化:

如果修复区域涉及到镀铬表面，在刷镀合金铜并打磨平整后，需要再次对铬表面进行活化处理，以去除可能产生的氧化层或污染物，确保后续镀层的良好结合。

11. 二次刷镀铬面结合底镍:

与之前的步骤类似，为了增强后续功能性镀层（镍钨合金）与铬基体（如果存在）或之前刷镀的合金铜层的结合力，再次刷镀一层薄而致密的镍底层，作为中间过渡层。

12. 刷镀高硬度耐磨镍钨合金:

最后，采用刷镀技术，在修复区域表面沉积一层具有高硬度（HV680）和优异耐磨性的镍钨合金层。这一层功能性镀层能够显著提高修复区域的表面硬度和耐磨性，使其能够更好地抵抗后续使用过程中可能出现的磨损和刮擦，延长部件的使用寿命。

13. 精细抛光:

为了获得更加光滑细腻的表面，并进一步提高修复区域的耐腐蚀性和美观度，最后使用细砂纸进行精细打磨，并采用羊毛轮配合抛光膏进行抛光处理，使修复后的表面光洁如新，与周围表面融为一体。

工艺特点:

本修复工艺流程全程采用冷镀技术，在整个修复过程中，部件表面产生的热量极低甚至没有，因此不会出现因热应力导致的部件变形，尤其适用于对精度要求极高的精密机械部件的修复。这种冷修复方式能够有效地在原位进行修复，避免了传统热处理工艺可能带来的尺寸变化和性能劣化问题，是一种高效、可靠的精密机械部件表面缺陷修复方案。
